拍門

程水利拍門系列材質分為鑄鐵、碳鋼、不銹鋼、復合材料(玻璃鋼)等多種材料,而拍門又分為很多種,比如,浮箱式拍門,平板式拍門,套筒式拍門等等。

　　拍門是安裝在江河邊排水管出口的一種單向閥,當江河潮位高于出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。目前拍門分為懸掛式,單開門/雙開門,節能型等型號,歡迎采購。

　　榮程拍門主要安裝在排水管道的尾端,用于防止外水倒灌。材質分為不銹鋼、鑄鐵、型鋼、復合材料等多種材料。而拍門又分為很多種,比如,浮箱式拍門,平板式拍門,套筒式拍門等等。

　　榮程拍門安裝在江河邊排水管出口的一種單向閥,當江河潮位高于出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。目前拍門分為懸掛式,單開門節能式雙開門/雙開門,節能型等型號。

　　拍門相對傳統的閘門有以下幾點勢:

　　1.更具節能性(如開關門無需人工施加外力)

　　2.使用壽命長(機械結構簡單,維護方便)

　　3.方便使用(開關無需人人工操作)

　　二、主要結構及工作原理

　　拍門主要門體、門座、鉸支裝置、密封面等部件組成。

　　設備的主要結構

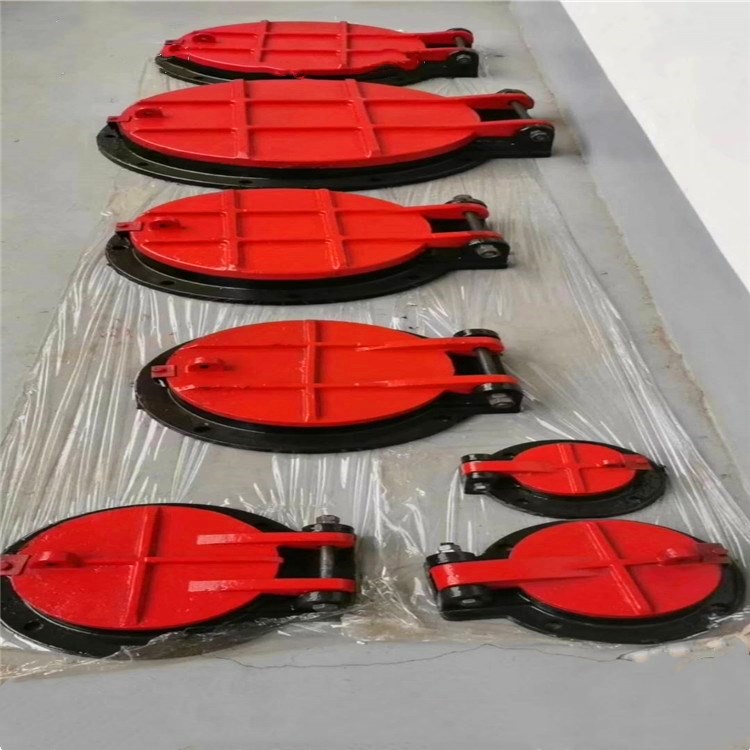

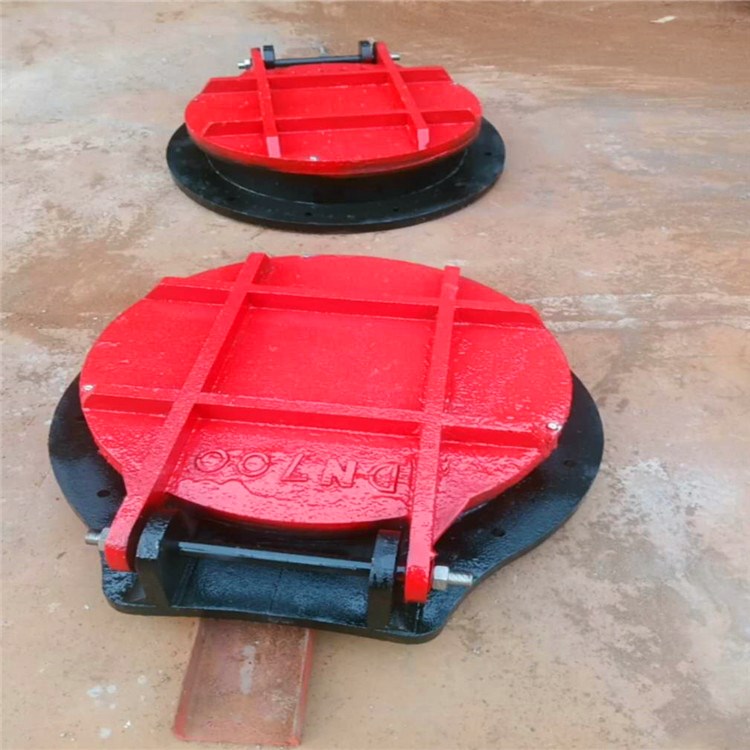

　　1、拍門門框由球墨鑄鐵整體鑄造的圓形平板,并自帶“#”字形加強筋,加強筋的數量視拍門規格大小而定。門板由不銹鋼制造,拍門浮筒具有良的受力結構,并能經受現場預料的沖擊負載。

　　2、門頁的鉸軸和螺栓等采用不銹鋼,門體和門板應具有吊環和吊耳。

　　3、門體密封座和門板密封座采用銅合金制造。金屬座能更換。另外,也可將有彈性二級座作為銅合金座的附加座

　　設備的性能

　　孔徑≤DN1200mm拍門采用單瓣門頁結構,孔徑>DN1200mm拍門采用浮箱式結構。

　　拍門適用于僅經過粗格柵的原生污水,并能在現場惡劣的條件下工作,例如水泵在突然停泵時,拍門的關閉特征為振動及撞擊小。

　　拍門一般以門頁的自重關閉,在門頁二側產生100 mm水頭差時,應能自動打開門頁輸出流量。

　　拍門能夠承受1.5倍的下游大設計閥座水壓。

　　在關閉狀態下,拍門的泄漏量不大于20L/min.m(密封長度)

　　設備的工作原理

　　拍門一般安裝在兩連通池的連通口處,當上游水位高時,拍門在水壓的作用下自動打開排水,當上游水位下降后自動復位,從而保證上游水位限制在一定高度。

　　了解更多產品信息可以直接致電或者留言掃欄目上微信二維碼進行咨詢洽談,也可以直接留言給我們,榮程水利產品及設備是榮程水利小編整理總結,請勿轉載。
